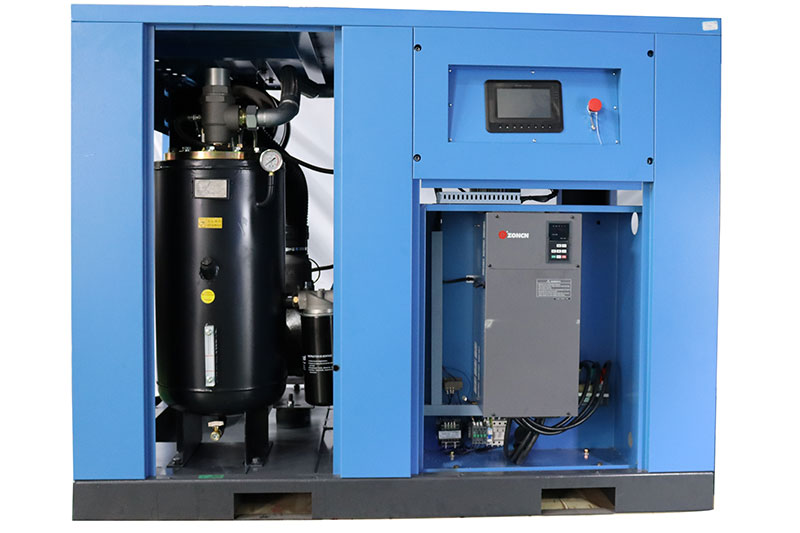

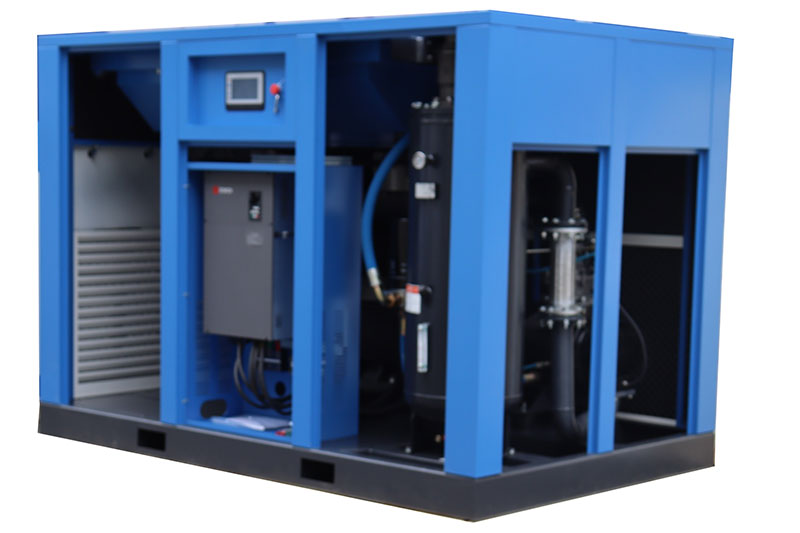

Винтовой компрессор PM-VSD, серия VP

Винтовой компрессор PM-VSD, серия VP
  • Винтовой компрессор PM-VSD, серия VP
  • Винтовой компрессор PM-VSD, серия VP
  • Винтовой компрессор PM-VSD, серия VP
  • Винтовой компрессор PM-VSD, серия VP

    • Винтовой компрессор PM-VSD, серия VP

    Наш винтовой компрессор PM-VSD серии VP на 6-20% более энергоэффективен, чем системы сжатого воздуха с обычными трехфазными асинхронными двигателями. Имея относительно широкий диапазон частот 30-200 Гц, этот винтовой компрессор с частотно-регулируемым приводом (VSD) потребляет на 15-35% меньше энергии по сравнению с другими воздушными компрессорами с рабочей частотой 30-100 Гц. Двигатель соответствует стандартам IE3 и MEPS.
    • Мощность 5.5-132кВт
    • Рабочее давление 8-15бар
    • Свободная подача воздуха 0.14-23.08м³/мин
    • Общие сведения
    • Преимущества
    • Технические характеристики
    Общие сведения
    • Поддерживается давление трубопроводной сети в пределах ±0,01 МПа;
    • Сниженное среднее рабочее давление и меньшая утечка;
    • Метод плавного пуска увеличивает баланс токов двигателя и позволяет избежать скачков напряжения;
    • Винтовой компрессор PM-VSD может быть спроектирован и сконфигурирован в соответствии с конкретными потребностями заказчика (метод воздушного/водяного охлаждения, содержание масла, вес и размеры);
    • Регулируемая частота от 30 до 200 Гц, широкий диапазон регулировки;

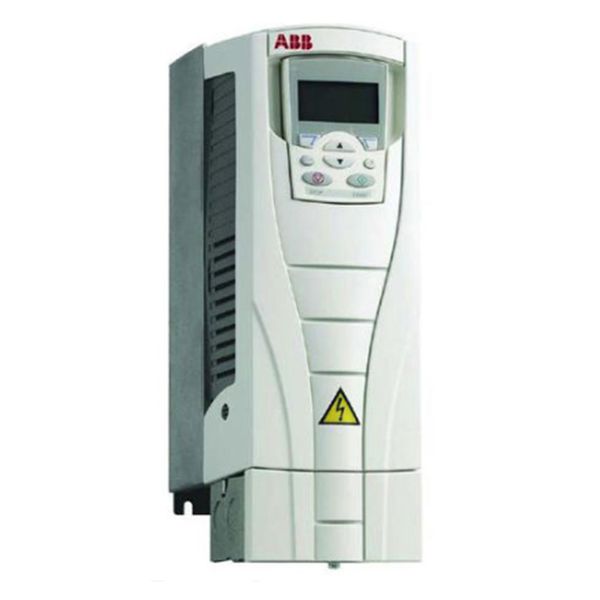

    • Большой выбор инверторов: Siemens, ABB, Vaconn, Schneider, HOLIP (опционально).
    • 1 год гарантии на компрессор, 3 года гарантии на компрессорную часть;
    Преимущества

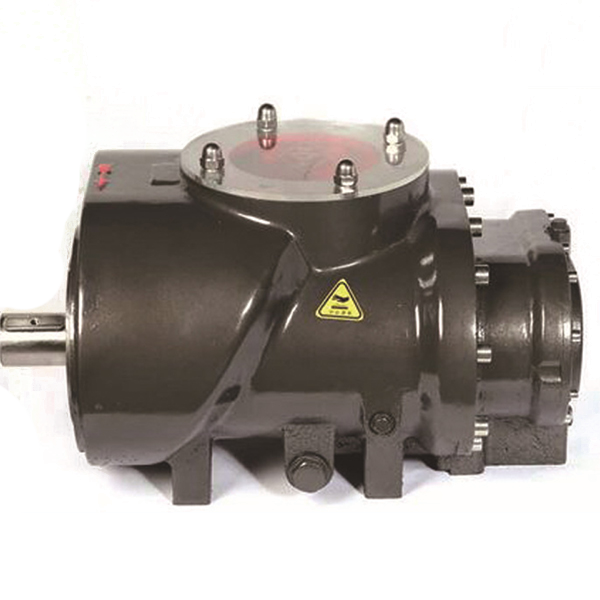

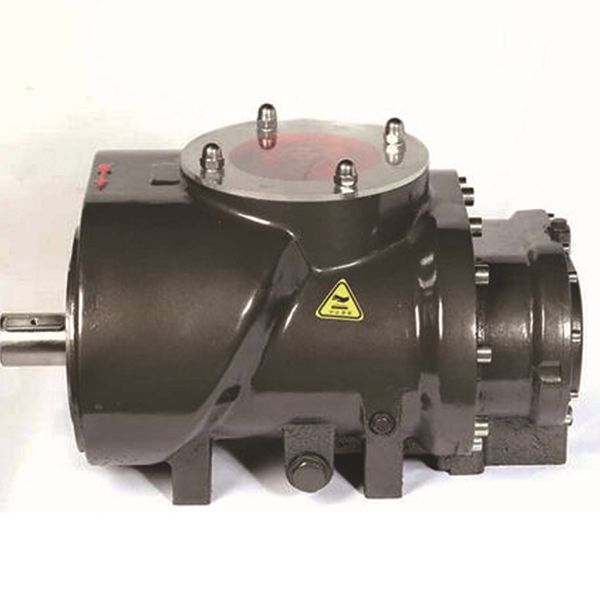

    Улучшенный винтовой компрессорный блок, более высокий расход

    Улучшенный винтовой компрессорный блок, более высокий расход Высокопроизводительный компрессорный блок и двигатель работают с низкой скоростью вращения, каждый ротор работает с соответствующей скоростью, чтобы обеспечить оптимальное соотношение между производительностью и давлением, что обеспечивает высокую эффективность.

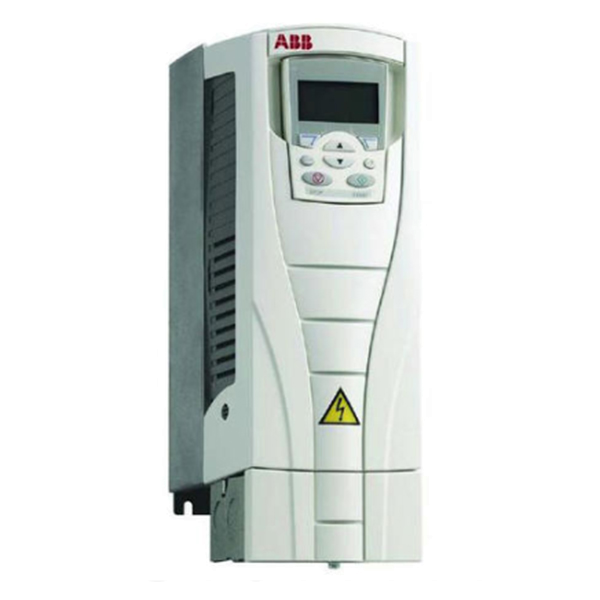

    Более широкий диапазон частот 30-200 Гц, энергопотребление ниже на 15-35%

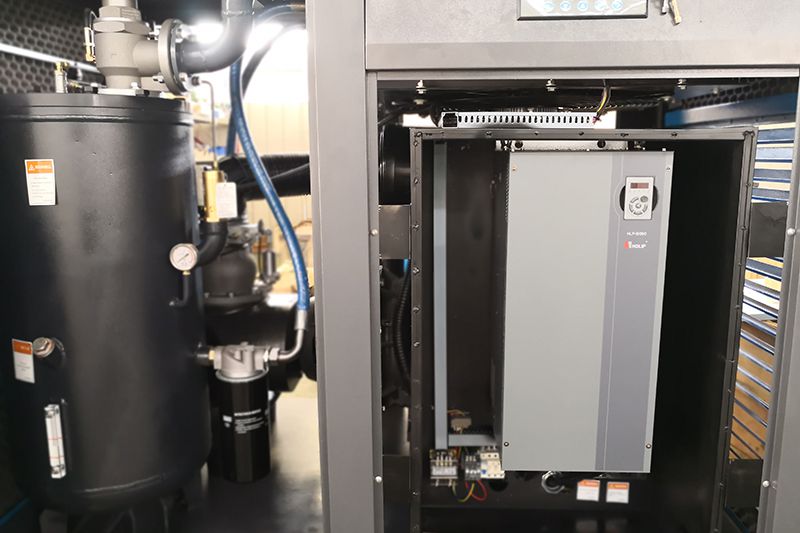

    Более широкий диапазон частот 30-200 Гц, энергопотребление ниже на 15-35% В системе управления нового поколения и охлаждающем вентиляторе используется двойной преобразователь частоты для обеспечения стабильной и энергосберегающей работы. Модульная конструкция позволяет легко обслуживать воздушный компрессор. Покрытие печатной платы защищает комплектующие от пыли, влаги и истирания. Конструкция теплового излучения позволяет использовать воздушный компрессор с высокой температурой окружающей среды до 50 ℃.

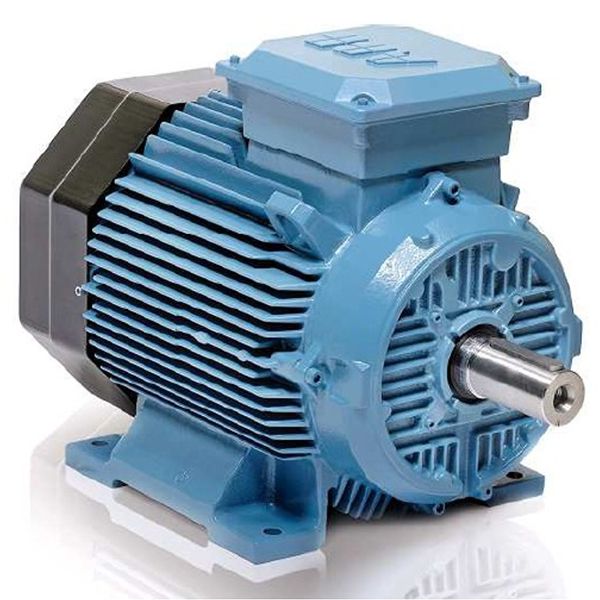

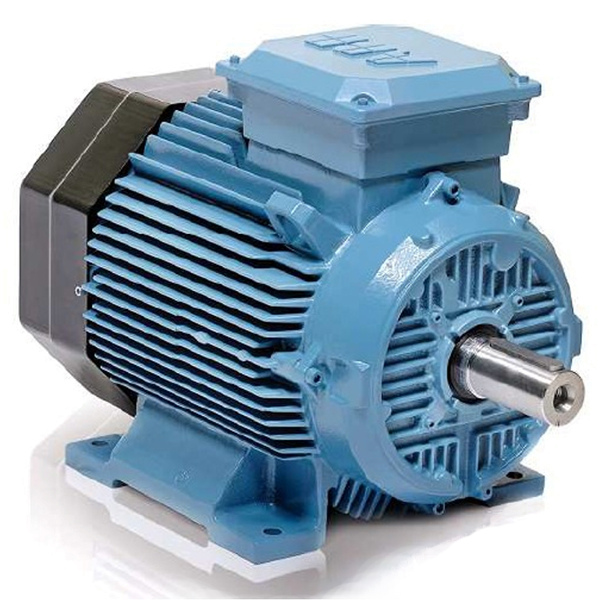

    Эффективный двигатель PM-VSD, IE3/IE4, IP55, SF.1.2, используются компрессоры стандарта TEFC.

    Эффективный двигатель PM-VSD, IE3/IE4, IP55, SF.1.2, используются компрессоры стандарта TEFC. Модернизированный двигатель PM-VSD может достигать максимальной эффективности 96,8%, частоты 30–200 Гц, отрегулированной для улучшения энергосберегающих характеристик и достижения стандарта энергоэффективности CN-CE-1306-06/21.

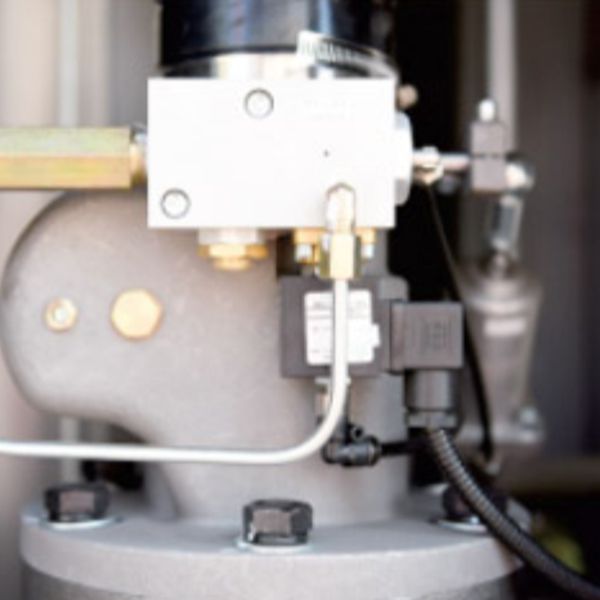

    Впускной клапан с большим отверстием

    Впускной клапан с большим отверстием Впускной клапан большого диаметра характеризуется чрезвычайно низким перепадом давления, что снижает вероятность отказов и увеличивает срок службы.

    Система впускного клапана высокой прочности и высокой производительности

    Система впускного клапана высокой прочности и высокой производительности

    • Мы используем высококачественные модели клапана AIV//JIV/MPV серий IGV и MPV.
    • Безопасность: расчетное давление 16 бар.
    • Надежность: высокое качество.
    • Долгий срок службы: надежные запасные части.

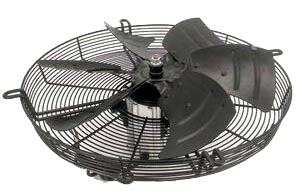

    Высокоэффективная система охлаждения, центробежный вентилятор (опционально)

    Высокоэффективная система охлаждения, центробежный вентилятор (опционально)

    • IP класс двигателя: IP44;
    • Двигатель без функции самоохлаждения;
    • Двигатель без сервис-фактора;
    • Низкий поток охлаждающего воздуха;
    • Низкое давление охлаждающего воздуха;

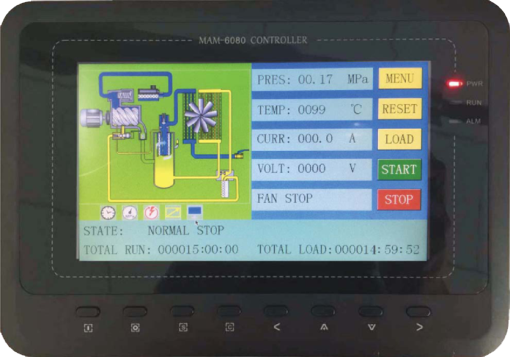

    Смарт контроллер обеспечивает эффективное управление и мониторинг системы.
    Смарт контроллер обеспечивает эффективное управление и мониторинг системы.

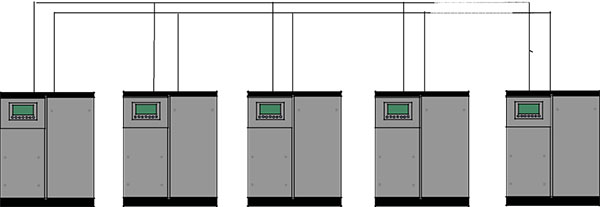

    Смарт контроллер обеспечивает эффективное управление и мониторинг системы. Режим блокировки может быть установлен как VSD-VSD, PF-PF или VSD-PF. Контроллер может дистанционно управлять максимум 16 устройствами, 1,2 терминалами (терминал RS485).

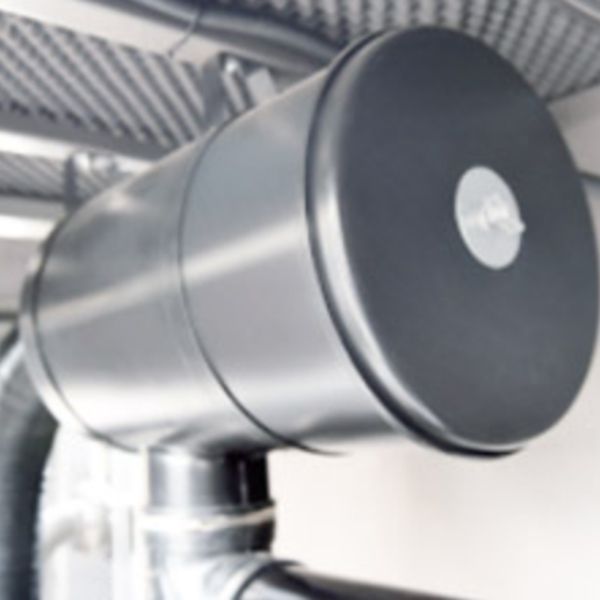

    Высокая эффективность фильтрации

    Высокая эффективность фильтрации 99,99% частиц пыли удаляются до того, как они попадут в блок компрессора, что эффективно обеспечивает более длительный срок службы воздушного компрессора.

    Технические характеристики
    Модель Расход воздуха (м3/мин)* Мощность (кВт) Вход/Выход Уровень шума Габариты Вес
    8 бар 10 бар 13 бар 15 бар Двигатель Двигатель (вентилятор) дБ (A)** Д×Ш×В, мм кг
    LGCD-5.5 VP
    		 0.22-0.87 0.19-0.75 0.16-0.61 0.14-0.53 5.5 0.09 G1 69 900×750×900 255
    LGCD-7.5 VP
    		 0.30-1.20 0.26-1.04 0.23-0.90 0.2-0.80 7.5 0.09 G1 69 900×750×900 260
    LGCD-11 VP
    		 0.45-1.79 0.40-1.58 0.35-1.32 0.3-01.17 11 0.18 G1 70 950×800×1290 390
    LGCD-15 VP
    		 0.60-2.40 0.55-2.15 0.46-1.84 0.42-1.66 15 0.18 G1 70 950×800×1290 400
    LGCD-20 VP
    		 0.75-3.00 0.73-2.90 0.65-2.52 0.55-2.02 18.5 0.37 G1 71 1250×960×1300 555
    LGCD-22 VP
    		 0.88-3.51 0.80-3.16 0.68-2.71 0.62-2.45 22 0.37 G1 71 1250×960×1300 695
    LGCD-30 VP
    		 1.25-4.88 1.10-4.32 0.95-3.64 0.82-3.25 30 0.75 G1-1/4 71 1440×1006×1296 740
    LGCD-37 VP
    		 1.46-5.83 1.31-5.21 1.11-4.44 1.02-4.01 37 0.75 G1-1/4 73 1440×1006×1296 805
    LGCD-45 VP
    		 1.77-7.08 1.58-6.30 1.36-5.43 1.25-4.94 45 1.1 G1-1/4 75 1440×1006×1296 845
    LGCD-55 VP
    		 2.33-9.32 2.09-8.33 1.77-7.05 1.58-6.31 55 1.1 G2 75 1600×1200×1650 1260
    LGCD-75 VP
    		 3.1-12.31 2.8-11.13 2.44-9.61 2.19-8.74 75 1.1 G2 75 1600×1200×1650 1460
    LGCD-90 VP
    		 4.2-16.45 3.6-14.26 3.0-11.72 2.70-10.8 90 2.2 G2 75 2000×1580×1790 1650
    LGCD-110 VP
    		 5.1-20.26 4.4-17.48 3.6-14.25 3.3-13.05 110 2.2 G2 78 2540×1700×1900 1850
    LGCD-132 VP
    		 5.8-23.08 5.2-20.54 4.5-17.65 4.2-16.05 132 2.2 G2 78 2540×1640×1800 2350
    LGCD-160 VP
    		 7.1-28.00 7.1-26.00 6.05-22.00 6.5-18.39 160 3.8 G2-1/2 80 2540×1640×1800 2490
    LGCD-200 VP
    		 9.05-36.00 9.05-33.00 7.15-25.00 7.15-21.00 200 7.6 DN80 80 3150×1800×2100 3390
    LGCD-250 VP
    		 11.3-45.00 11.3-40.00 9.25-32.00 8.2-28.00 132 7.6 DN80 81 3150×1800×2100 3690
    LGCD-280 VP
    		 13.5-49.20 13.5-45.00 11.5-41.30 10.5-38.50 280 11 DN100 81 3450×2000×2200 5790
    LGCD-315 VP
    		 15.5-56.50 15.5-50.50 12.5-45.00 12.5-41.05 315 11 DN100 83 3450×2000×2200 6890
    Примечание:
    • Технические параметры приведены для справки, окончательные параметры зависят от чертежей. Параметры и цвета могут быть представлены в соответствии с потребностями клиентов.
    • Воздушное/водяное охлаждение, содержание масла, вес и внешние размеры могут быть спроектированы в соответствии с требованиями пользователя, при условии окончательного заказа и технического соглашения.
    • Преобразователи частоты (опционально).
    • 1 год гарантии на воздушный компрессор и 2 года гарантии на воздушный блок.
