    Винтовые компрессоры с прямым приводом серии LGCD представляют собой экономичную модель, обеспечивающую высокую производительность. По сравнению с нашим винтовым воздушным компрессором последнего поколения, этот винтовой компрессор с прямым приводом может обеспечить на 15% более высокую эффективность и более низкий уровень шума. Наше оборудование соответствует сертификатам ISO, TUV, GA и SGS. Гарантия на этот винтовой компрессор составляет 1 год, а на винтовой блок — 3 года.
    • Мощность 7.5-560кВт
    • Рабочее давление 0.7-1.5Mpa
    • Свободная подача воздуха 0.6-104м³/мин
    • Применение
    • Общие сведения
    • Технические характеристики
    Применение

    Винтовые компрессоры серии LGCD обычно используются в отраслях тяжелой промышленности, таких как производство оборудования (автомобилестроение, авиастроение, военная техника, бытовая техника), выплавка цветных металлов, прядение хлопка, химическое волокно, строительство мостов и дорог.

    Общие сведения
    • Соединение винтового воздушного компрессора обеспечивает меньший уровень шума и высокую эффективность.
    • Лучшее соотношение цены и качества.
    • Модернизированный компрессорный блок с подшипниками SKF 6.
    • Гарантированная производительность, наличие сертификатов ISO, TUV, GA, SGS

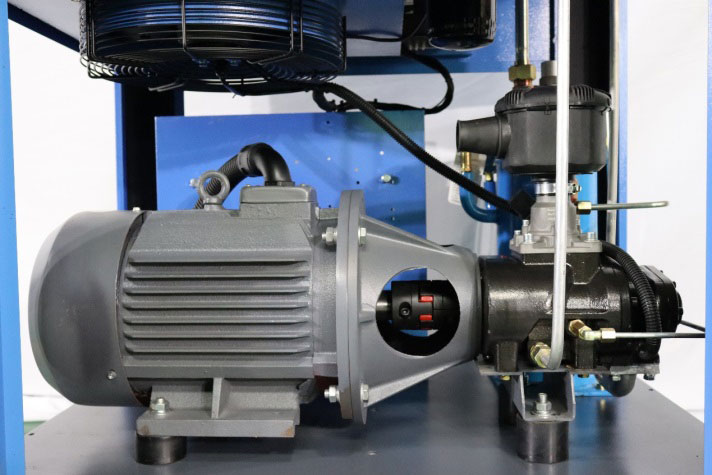

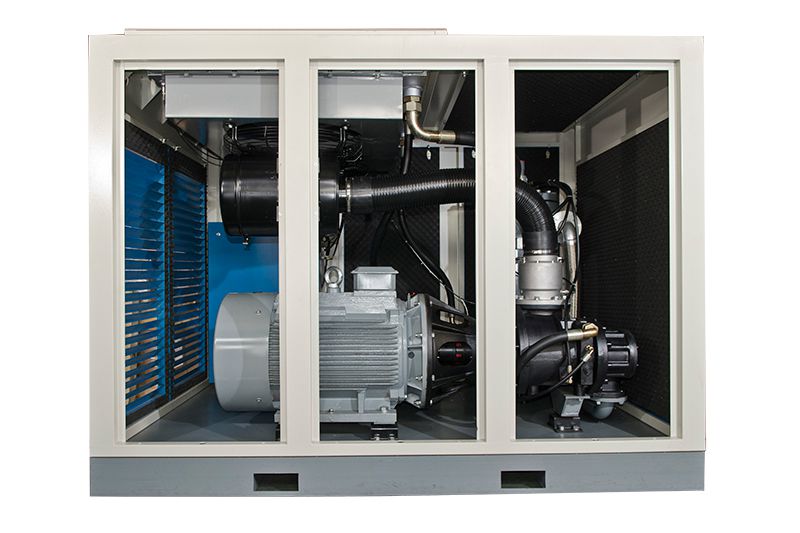

    Приводы и электрика

    Приводы и электрика Муфта прямого привода для передачи мощности практически без потерь от KTR. Высокопроизводительная работа компрессора. Регулярное техническое обслуживание сводится к смазке двигателя. Все электронные комплектующие являются фирменной продукцией ведущих производителей.

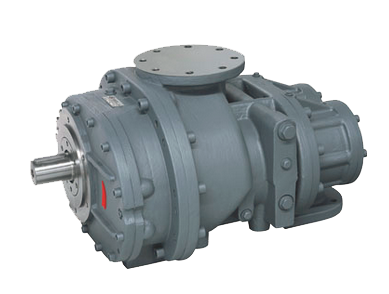

    Винтовой блок – Надежные комплектующие – Немецкий дизайн

    Винтовой блок – Надежные комплектующие – Немецкий дизайн

    • Максимальная эффективность при сниженном уровне шума
      Длительный срок службы благодаря увеличенным размерам подшипников
      Широкий диапазон рабочего давления от 5 до 16 бар
      Высокое качество изготовления и сборки – «Материал из Германии. Сделано в Китае»
      Гарантия качества –испытания каждого винтового блока на стенде
      Высочайшая гибкость дизайна упаковки
    • Подходит для всех типов приводных двигателей
    • Варианты привода: ременный привод, прямой привод, внутренний зубчатый привод
    • Крепление к основанию и торцевому фланцу

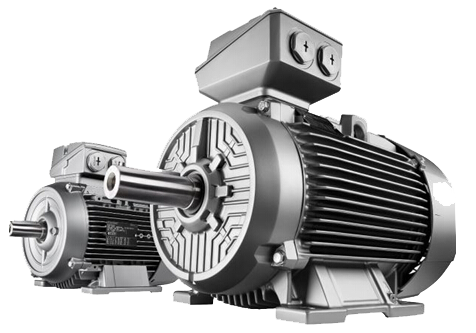

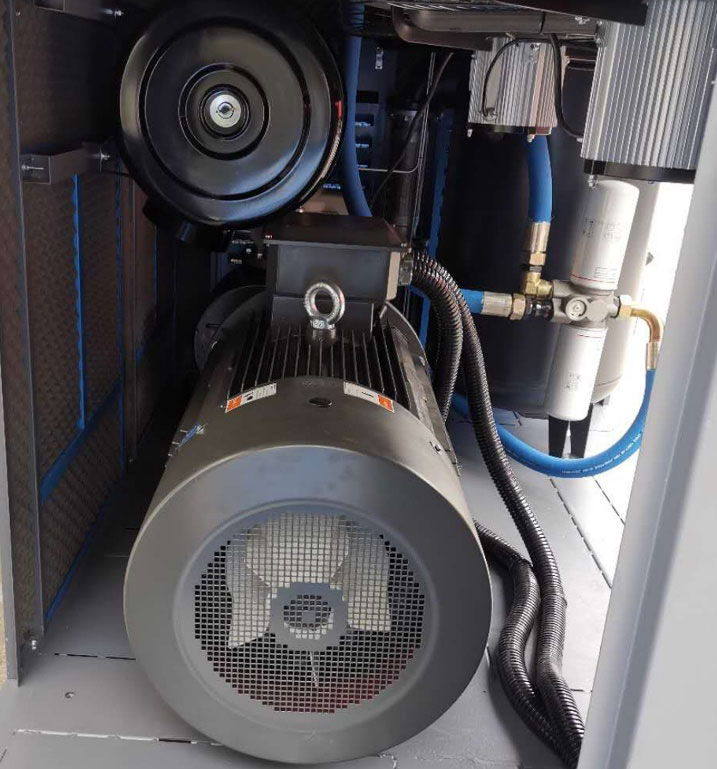

    Электрический двигатель

    Электрический двигатель Используются только электродвигатели известных производителей со степенью защиты IP55, TEFC, SF1.2, IE3/IE4. Приводные двигатели контролируются как термически (через термистор двигателя), так и электронным образом (защита от перегрузки через преобразователь частоты).

    Система сепарации масла

    Система сепарации масла Компрессоры мощностью до 132 кВт оборудованы внешними сепараторами, которые можно заменить в процессе включения/выключения. Более крупные блоки имеют внутренний картридж сепаратора. Благодаря отличной эффективности разделения компрессоры можно использовать в диапазоне давлений от 5,0 до 15,0 бар. Специальные давления доступны по запросу.

    Масляный контур

    Масляный контур

    • Конструкция масляного контура эффективно улучшает характеристики уплотнения, что увеличивает интервалы между заменами смазочного материала. Встроенный датчик уровня масла эффективно измеряет уровень масла.
    • Все оборудование этой серии имеет горизонтальный маслоотделитель, в котором масло отделяется от сжатого воздуха с высокой эффективностью при низких скоростях.
    Система впускного клапана высокой прочности и высокой производительности

    Система впускного клапана высокой прочности и высокой производительности

    • Высококачественные впускные клапаны серии AIV/JIV/MPV
    • Безопасность: расчетное давление 16 бар
    • Надежность: высокое качество
    • Долгий срок службы: надежные запасные части
    Высокоэффективная система охлаждения, центробежный вентилятор (дополнительно)

    Высокоэффективная система охлаждения, центробежный вентилятор (дополнительно)

    • Класс защиты двигателя: IP44;
    • Двигатель с функцией самоохлаждения;
    • Двигатель с высоким КПД;
    • Низкий поток охлаждающего воздуха;
    • Низкое давление охлаждающего воздуха;

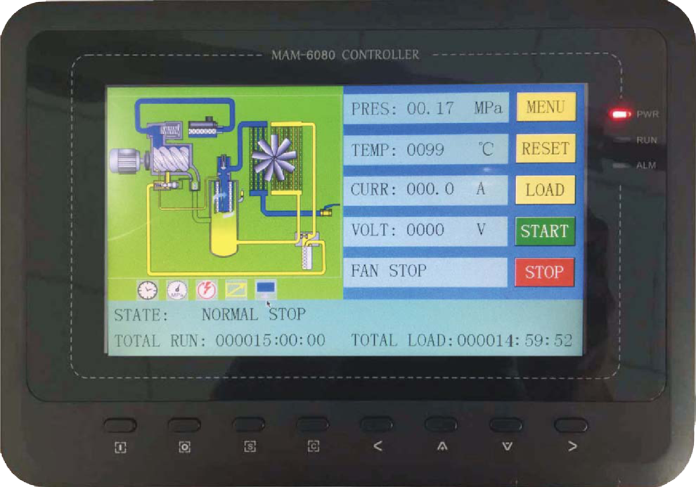

    Смарт контроллер обеспечивает эффективное управление и мониторинг системы

    Смарт контроллер обеспечивает эффективное управление и мониторинг системы Контроллер может работать в блочном режиме с несколькими компрессорами. Удаленно можно подключить до 16 машин.

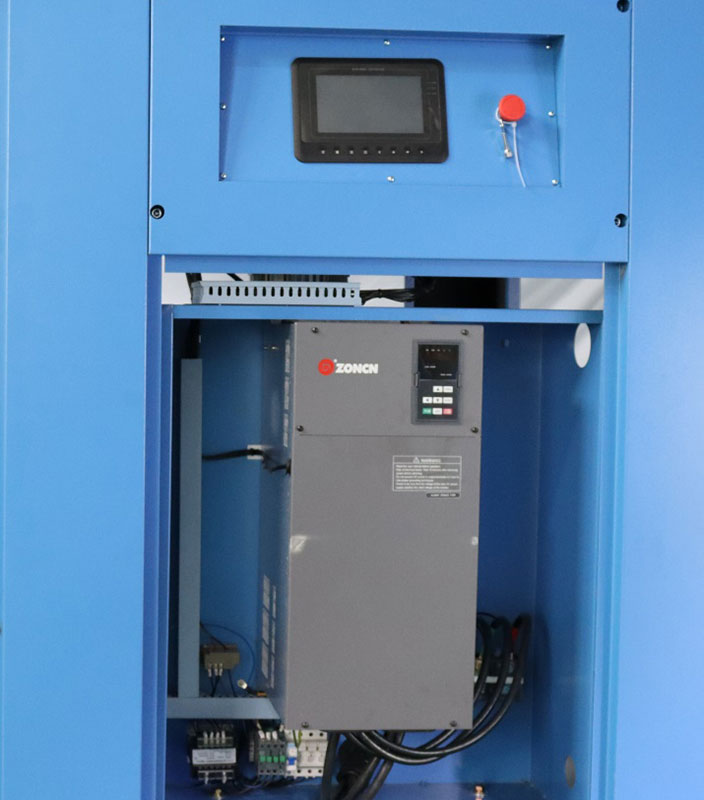

    Преобразователь частоты (опционально)

    Преобразователь частоты (опционально) Преобразователь частоты сводит к минимуму время простоя и оптимизирует подачу сжатого воздуха. Производительность компрессора постоянно контролируется, что снижает затраты на электроэнергию! Общие затраты на поставку сжатого воздуха значительно снижаются, а инвестиционные затраты амортизируются в кратчайшие сроки.

    Разработан для удовлетворения Ваших потребностейНаш винтовой компрессор с прямым приводом серии LGCD может быть спроектирован и сконфигурирован в соответствии с Вашими конкретными потребностями, такими как метод воздушного/водяного охлаждения, содержание масла, вес и размеры.

    Технические характеристики
    модель Емкость Рабочее давление Мощность двигателя Уровень шума Тип привода Температура сжатого воздуха на выходе Содержание масла Подключение сжатого воздуха Габариты Вес (кг)
    (м3/мин) (Мпа) (кВт) дБ (A)
    LGCD-1.20/7
    		 1.2 0.7 7.5 70±3 Прямой Температура окружающей среды +10℃ 1~2ч/млн G3/4 800×700×930 320
    LGCD-1.15/8
    		 1.15 0.8
    LGCD-1.0/10
    		 1 1
    LGCD-0.75/13
    		 0.75 1.3
    LGCD-0.60/15
    		 0.6 1.5
    LGCD-1.70/7
    		 1.7 0.7 11 70±3 Прямой Температура окружающей среды +10℃ 1~2ч/млн G3/4 1080×750×1000 340
    LGCD-1.65/8
    		 1.65 0.8
    LGCD-1.50/10
    		 1.5 1
    LGCD-1.15/13
    		 1.15 1.3
    LGCD-0.90/15
    		 0.9 1.5
    LGCD-2.35/7
    		 2.35 0.7 15 70±3 Прямой Температура окружающей среды +10℃ 1~2ч/млн G1 1080×750×1000 360
    LGCD-2.30/8
    		 2.3 0.8
    LGCD-2.05/10
    		 2.05 1
    LGCD-1.65/13
    		 1.65 1.3
    LGCD-1.20/15
    		 1.2 1.5
    LGCD-3.10/7
    		 3.1 0.7 18.5 72±3 Прямой Температура окружающей среды +10℃ 1~2ч/млн G1 1308×850×1160 450
    LGCD-3.00/8
    		 3 0.8
    LGCD-2.60/10
    		 2.6 1
    LGCD-2.10/13
    		 2.1 1.3
    LGCD-1.80/15
    		 1.8 1.5
    LGCD-3.65/7
    		 3.65 0.7 22 72±3 Прямой Температура окружающей среды +10℃ 1~2ч/млн G1 1310×850×1160 470
    LGCD-3.60/8
    		 3.6 0.8
    LGCD-3.20/10
    		 3.2 1
    LGCD-2.75/13
    		 2.75 1.3
    LGCD-2.40/15
    		 2.4 1.5
    LGCD -5.20/7
    		 5.2 0.7 30 72±3 Прямой Температура окружающей среды +10℃/Температура охлаждающей воды +10℃ 1~2ч/млн G1-1/2 1500×1000×1320 780
    LGCD -5.00/8
    		 5 0.8
    LGCD -4.50/10
    		 4.5 1
    LGCD -3.70/13
    		 3.7 1.3
    LGCD -3.00/15
    		 3 1.5
    LGCD -6.70/7
    		 6.7 0.7 37 72±3 Прямой Температура окружающей среды +10℃/Температура охлаждающей воды +10℃ 1~2ч/млн G1-1/2 1500×1000×1320 830
    LGCD -6.60/8
    		 6.6 0.8
    LGCD -5.80/10
    		 5.8 1
    LGCD -4.70/13
    		 4.8 1.3
    LGCD -4.10/15
    		 4.1 1.5
    LGCD -7.30/7
    		 7.7 0.7 45 72±3 Прямой Температура окружающей среды +10℃/Температура охлаждающей воды +10℃ 1~2ч/млн G1-1/2 1500×1000×1320 900
    LGCD -7.00/8
    		 7.6 0.8
    LGCD -6.50/10
    		 7 1
    LGCD -5.50/13
    		 5.8 1.3
    LGCD -4.70/15
    		 4.7 1.5
    LGCD -10.80/7
    		 10.8 0.7 55 76±3 Прямой Температура окружающей среды +10℃/ Температура охлаждающей воды +10℃ 1~2ч/млн G2 1750×1200×1500 1180
    LGCD -10.00/8
    		 10 0.8
    LGCD -9.00/10
    		 9 1
    LGCD -7.80/13
    		 7.8 1.3
    LGCD-6.50/15
    		 6.5 1.5
    LGCD -13.60/7
    		 13.6 0.7 75 76±3 V belt/Direct Температура окружающей среды +10℃/Температура охлаждающей воды +10℃ 1~2ч/млн G2 1750×1200×1500 1340
    LGCD -13.00/8
    		 13 0.8
    LGCD -11.50/10
    		 11.5 1
    LGCD -9.80/13
    		 9.8 1.3
    LGCD -7.60/15
    		 7.6 1.5
    LGCD -17.00/7
    		 17 0.7 90 76±3 Прямой Температура окружающей среды +10℃/Температура охлаждающей воды +10℃ 1~2ч/млн DN80 1750×1200×1500 1850
    LGCD-15.30/8
    		 15.3 0.8
    LGCD -14.00/10
    		 14 1
    LGCD -12.00/13
    		 12 1.3
    LGCD -10.50/15
    		 10.5 1.5
    LGCD -21.50/7
    		 21.5 0.7 110 79±3 Прямой Температура окружающей среды +10℃ /Температура охлаждающей воды +10℃ 1~2ч/млн DN80 2350×1500×1760 2200
    LGCD -20.50/8
    		 20.5 0.8
    LGCD -17.50/10
    		 17.5 1
    LGCD -14.50/13
    		 14.5 1.3
    LGCD -12.00/15
    		 12 1.5
    LGCD -24.50/7
    		 24.5 0.7 132 79±3 Прямой Температура окружающей среды +10℃/Температура охлаждающей воды +10℃ 1~2ч/млн DN80 2350×1500×1760 2260
    LGCD -23.50/8
    		 23.5 0.8
    LGCD -21.00/10
    		 21 1
    LGCD -17.50/13
    		 17.5 1.3
    LGCD -14.50/15
    		 14.5 1.5
    LGCD-29.20/7
    		 29.2 0.7 160 79±3 Прямой Температура окружающей среды +10℃/Температура охлаждающей воды +10℃ 1~2ч/млн DN80 2650×1650×1800 3300
    LGCD-28.00/8
    		 28 0.8
    LGCD-26.00/10
    		 26 1
    LGCD-22.00/13
    		 22 1.3
    LGCD-357.50/7
    		 37.5 0.7 200 79±3 Прямой Температура окружающей среды +10℃/Температура охлаждающей воды +10℃ 1~2ч/млн DN100 2650×1650×1800 3860
    LGCD-36.00/8
    		 36 0.8
    LGCD-33.00/10
    		 33 1
    LGCD-25.00/13
    		 25 1.3
    LGCD-46.50/7
    		 46.5 0.7 250 79±3 Прямой Температура окружающей среды +10℃/Температура охлаждающей воды +10℃ 1~2ч/млн DN100 3000×1950×1850 5700
    LGCD-45.00/8
    		 45 0.8
    LGCD-40.00/10
    		 40 1
    LGCD-36.00/13
    		 36 1.3
    LGCD-52.00/7
    		 52 0.7 280 79±3 Прямой Температура окружающей среды +10℃/Температура охлаждающей воды +10℃ 1~2ч/млн DN100 3000×1950×1850 5900
    LGCD-49.20/8
    		 49.2 0.8
    LGCD-45.00/10
    		 45 1
    LGCD-41.30/13
    		 41.3 1.3
    LGCD-60.60/7
    		 60.6 0.7 315 79±3 Прямой Температура окружающей среды +10℃/Температура охлаждающей воды +10℃ 1~2ч/млн DN100 3000×1950×1850 6800
    LGCD-56.50/8
    		 56.5 0.8
    LGCD-50.50/10
    		 50.5 1
    LGCD-45.00/13
    		 45 1.3
    LGCD-71.50/7
    		 71.5 0.7 355 79±3 Прямой Температура окружающей среды +10℃/Температура охлаждающей воды +10℃ 1~2ч/млн DN125 5000×2050×2200 8500
    LGCD-64.60/8
    		 64.6 0.8
    LGCD-55.50/10
    		 55.5 1
    LGCD-46.50/13
    		 46.5 1.3
    LGD-600W
    		 86 0.8 450 79±3 Прямой Температура охлаждающей воды +10℃ 1~2ч/млн DN150 4500×2500×2200 12500
    LGD-600W
    		 73.5 1
    LGD-670W
    		 95 0.8 500 79±3 Прямой Температура охлаждающей воды +10℃ 1~2ч/млн DN150 4500×2500×2200 12900
    LGD-670W
    		 82 1
    LGD-750W
    		 104 0.8 560 79±3 Прямой Температура охлаждающей воды +10℃ 1~2ч/млн DN150 4500×2500×2200 13500
    LGD-750W
    		 90.5 1

    Примечание: оборудование с вышеуказанными параметрами и цветовым диапазоном разработаны в соответствии с запросами заказчика. Параметры приведены только для справки. Окончательные параметры чертежей имеют преимущественную силу.
